關于繼電器符號和觸點形式你知道多少呢?群鷹繼電器
更新時間:2018-10-18 10:47:39
關于繼電器符號和觸點形式你知道多少呢?群鷹繼電器

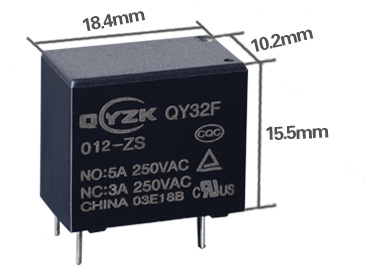

因為繼電器是由線圈和觸點組兩部分組成的,所以繼電器在電路圖中的圖形符號也包括兩部分:一個長方框表示線圈;一組觸點符號表示觸點組合。當觸點不多電路比較簡單時,往往把觸點組直接畫在線圈框的一側,這種畫法叫集中表示法。

如果繼電器有兩個線圈,就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法:一種是把它們直接畫在長方框一側,這種表示法較為直觀。另一種是按照電路連接的需要,把各個觸點分別畫到各自的控制電路中,通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號,并將觸點組編上號碼,以示區別。繼電器的觸點有三種基本形式:
1、 動合型(常開)(H型)線圈不通電時兩觸點是斷開的,通電后,兩個觸點就閉合。以合字的拼音字頭“H”表示。
2、 動斷型(常閉)(D型)線圈不通電時兩觸點是閉合的,通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。
3、 轉換型(Z型)這是觸點組型。這種觸點組共有三個觸點,即中間是動觸點,上下各一個靜觸點。線圈不通電時,動觸點和其中一個靜觸點斷開和另一個閉合,線圈通電后,動觸點就移動,使原來斷開的成閉合,原來閉合的成斷開狀態,達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。
本文由東莞市群鷹繼電器廠家提供
