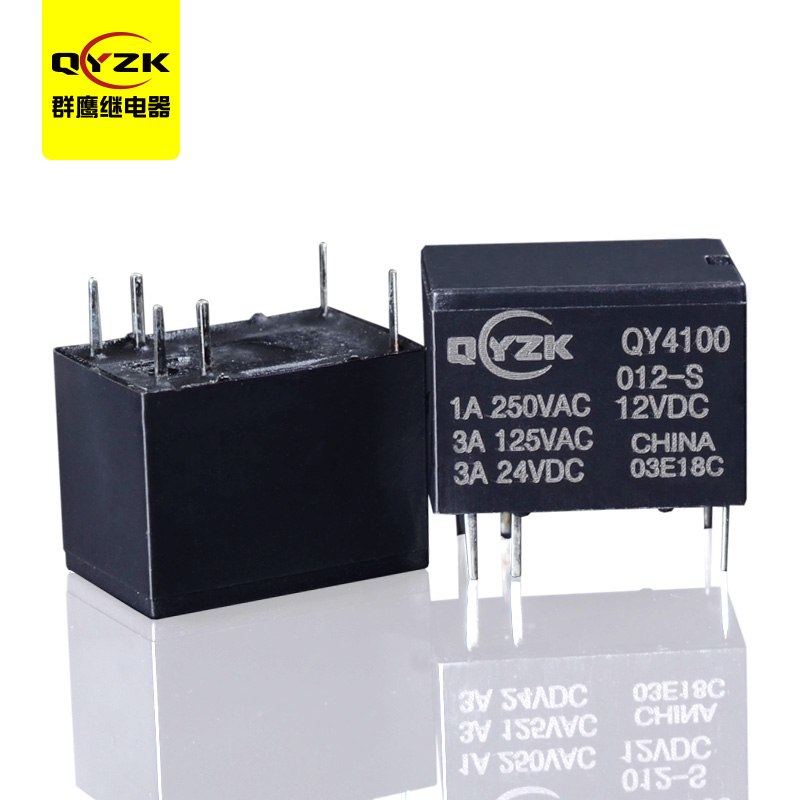

【群鷹繼電器】淺談小型繼電器絕緣要求

   繼電器的導電局部對非導電金屬局部(如鐵芯)和外殼之間，以及在電氣上無聯絡的各導電局部之間的絕緣電阻值，在規范大氣條件下丈量時，額定絕緣電壓等于或小于60V的應不小于400MΩ;額定絕緣電壓大于60V的應不小于300MΩ。依照GB2423.4-81《電工電子產品根本環境實驗規程、實驗Db;交變濕熱實驗辦法》，在最高溫度為40℃條件下，經兩周期的濕熱實驗后，其絕緣電阻值，額定絕緣電壓等于或小于60V的應不小于5MΩ;額定絕緣電壓大于60V的應不小于4MΩ。

　繼電器經濕熱實驗后，在濕熱箱內還需能接受2.7.1款所規則的介質耐壓實驗值的75%的實驗。

　繼電器的導電局部對非導電金屬局部(如鐵芯)和外殼之間，以及在電氣上無聯絡的各導電局部之間，若介質耐壓實驗值為2000V，則應能耐受幅值為5kV的沖擊電壓實驗，爾后無絕緣損壞現象。實驗過程中允許呈現不招致?lián)p壞的閃絡。實驗后繼電器應滿足規則。

　小型繼電器外殼外面的電氣間隙應不小于4mm，而絕緣外表的爬電間隔不小于6mm.
