國內老油田已進入開發中后期，常規鉆井改造工藝存在成本高、周期長、精細挖潛難度大等問題，大量低效井、停產井亟待復活增效。連續油管側鉆技術憑借施工高效、適配性強、無起下鉆作業等優勢，成為老井剩余油開發、儲量挖潛的核心技術手段，應用前景廣闊。由于連續油管管柱作業全程不旋轉，井下定向工具的性能直接決定側鉆井眼軌跡控制精度與施工成敗。

當前國外定向設備技術壁壘高、價格昂貴，國內傳統工具存在扭矩不足、可靠性差、功能單一、控制精度低等缺陷，難以適配復雜工況，嚴重制約技術規模化推廣。為此，技術人員聚焦關鍵井下工具國產化研制，突破核心技術瓶頸，研發電液控制定向短節及配套工具串，通過室內試驗與現場應用驗證性能，為老油田高效改造提供國產化裝備保障。

傳統連續油管側鉆井下工具缺陷分析
扭矩輸出不足，適配性差。傳統連續油管側鉆井下工具受結構尺寸與設計工藝限制，扭矩輸出能力較差，常規輸出扭矩普遍不足800N·m，僅適用于軟地層簡單鉆進作業。在中硬地層、高含砂復雜地層施工時，扭矩儲備不足，易出現鉆進卡頓、工具卡死、進尺受阻等問題。同時工具結構適配性有限，難以匹配φ95螺桿及常規套管，適用井型范圍窄，無法滿足老油田大批量低效井改造需求。

定向精度低，軌跡控制能力弱。傳統工具多采用純機械與簡易液控結構，無閉環軌跡調控系統，工具面調整依賴人工經驗，角度控制精度僅±3°~±5°，易造成井眼軌跡偏移、曲率超標。工具僅支持180°單向旋轉，存在定向死角，施工需頻繁起鉆調整姿態，大幅延長施工周期，鉆井中靶率低，作業穩定性與經濟性較差。

環境適應性差，可靠性不足。傳統工具井下環境適配性與可靠性不足，液壓系統過濾、泄壓保護結構簡陋，在高溫、高壓、高含砂工況下易發生堵塞、泄漏與部件變形問題。電子系統未做抗振抗干擾優化，強振動、泥漿污染環境下易信號中斷、電路故障。且核心部件材質耐磨、抗壓性能偏弱，無故障作業時長較短，難以滿足長期連續施工要求。

功能單一，配套性差。此外，傳統工具功能單一，僅具備基礎定向功能，缺失多參數實時監測模塊，無法動態采集井下工況數據，難以實現精準軌跡調控。配套安全防護、減振工具不完善，工具串振動劇烈，遇卡釋放、井控防護能力薄弱，施工風險高。工具兼容性差、拆裝繁瑣，未形成一體化作業體系，嚴重制約側鉆施工效率與作業安全性。

電液控制定向短節及配套工具研制
整套系統由地面測控系統與井下模塊化工具串組成（圖 1）。地面系統通過單芯鎧裝電纜供電與雙向通信，實時監測參數、下發指令；井下工具串核心為定向短節，配套多參數測量短節、φ89 過電纜加重鉆桿、安全接頭、雙瓣閥等。工作時，地面指令驅動井下微型液壓泵產生高壓油，經雙向電磁閥控制螺旋擺動油缸帶動芯軸旋轉，配合高精度角度傳感器形成閉環控制，實現 ±1° 精準調向。

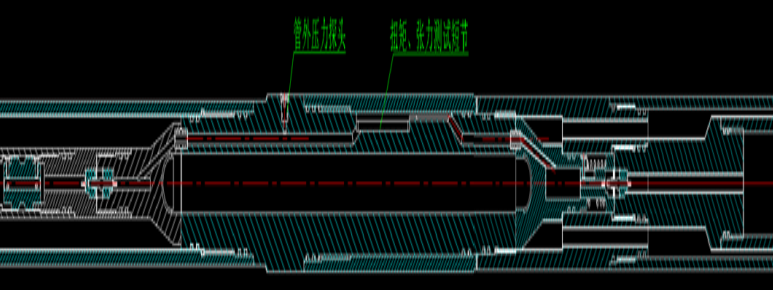

圖1：井下模塊化工具串示意圖

結合老油田工況，確定核心指標：外徑 105mm、全長 1.6m，適配 φ95 螺桿；最大輸出扭矩 1350N?m，雙向旋轉角度 400°；耐壓 25MPa、耐溫 120℃，滿足常規老井側鉆需求。
定向短節核心模塊包括電子系統、液壓系統、機械系統。

電子系統：集成電源轉換、角度監測、信號傳輸與電機控制單元，內置 30mm 過液通道，兼顧供電、通信與鉆井液循環。電源模塊適配 120℃高溫，實現高低壓電能轉換；采用高精度磁敏角度傳感器，采集精度達 ±0.5°；控制電路經抗干擾、抗振優化，適配泥漿污染、強振動工況。

液壓系統：由微型高壓泵、雙向電磁閥、液壓鎖、過濾泄壓組件組成，最高工作壓力 20MPa。無刷電機驅動微型油泵，壓力穩定、流量均勻；雙向電磁閥精準控制油流方向，實現芯軸正反轉切換；雙向液壓鎖鎖定姿態，杜絕角度漂移；過濾泄壓組件濾除雜質、超壓泄壓，保障系統穩定。

機械系統：采用螺旋式擺動油缸結構，由高強度殼體、花鍵套與傳動芯軸組成，通過雙螺旋副嚙合將活塞直線運動轉為芯軸旋轉運動。殼體采用 42CrMo 高強度合金，抗壓抗沖擊；花鍵套與芯軸精密嚙合，扭矩傳遞效率高，可穩定實現 400° 雙向連續旋轉，無軸向位移（圖 2、圖 3）。

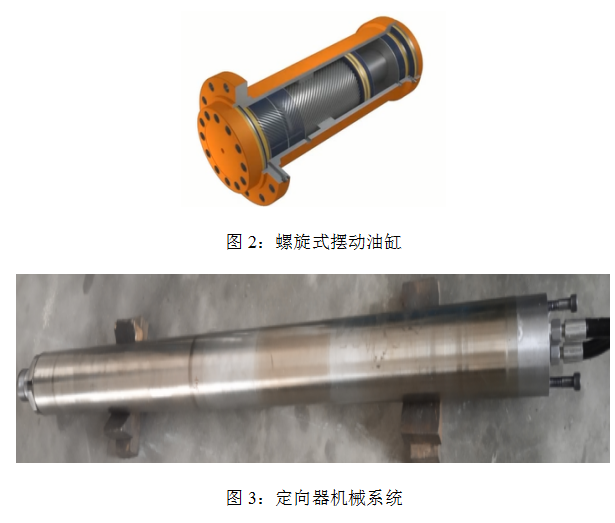

圖2：螺旋式擺動油缸
圖3：定向器機械系統

配套工具結構設計如下：
多參數測量及傳輸短節：集成井斜、方位、工具面、壓力多維度監測模塊，實時采集井下工況數據并回傳地面，為軌跡調控提供數據支撐。采用耐高溫、抗振動傳感器，數據采集準確率達 99%，傳輸延遲＜1s。

φ89 過電纜加重鉆桿：內置電纜通道，穩定提供鉆壓、抑制工具串振動，保障作業穩定性。選用高強度合金材質，抗拉強度達 800MPa，可承受 150kN 軸向載荷，適配深井、長裸眼段施工。

安全接頭與雙瓣閥：安全接頭采用剪切式結構，遇卡時可通過地面投球?qū)崿F(xiàn)安全釋放，避免工具串卡死；雙瓣閥采用單向密封設計，有效規避井噴風險，適配高壓油氣井施工。

材料選型與強度校核。關鍵零部件選用高強度合金：殼體 42CrMo 鋼材經調質處理，抗拉強度≥980MPa；芯軸 30CrMnTi 滲碳處理，硬度 HRC58-62，耐磨性強。通過有限元仿真模擬極限工況，校核應力與形變，關鍵部件安全系數≥1.5，無應力集中與形變超標問題，滿足長期連續作業要求。

工具整體集成與優化。優化工具串連接結構，減少連接節點，降低故障風險；優化外徑與長度，確保套管內順利通過，降低作業阻力。關鍵連接部位增設減振組件，降低強振動下的部件磨損與信號干擾。集成后工具串結構緊湊、拆裝便捷，可快速適配不同井況，現場實用性強（圖 4）。

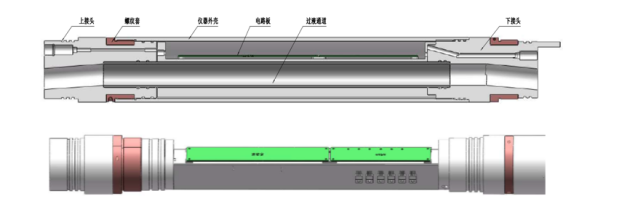

圖4：多參數測量及傳輸短接結構圖
性能試驗與分析
為驗證自研定向短節綜合性能，開展多組室內性能試驗。單項參數測試結果表明，工具最大輸出扭矩達1362N·m，雙向旋轉角度405°，角度調整精度可達±0.8°，優于±1°設計指標。在25MPa壓力下保壓無泄漏、無變形，48h抗振試驗無部件松動，72h連續運轉電流波動小于5%，各項基礎參數均達標且部分性能優于設計標準，基礎作業性能可靠。
開展地面與井下一體化系統聯調試驗，模擬井下高溫、高壓、強振動復雜工況。試驗結果顯示，系統指令響應時間小于2s，數據丟包率低于1%，數據傳輸穩定精準。72h不間斷模擬施工過程中，設備無工具面漂移、液壓泄漏及電路故障，定向與穩斜模式切換順暢，系統聯動協調性、運行穩定性滿足現場施工要求。
行業對標試驗表明，自研工具在扭矩輸出、控制精度、環境適配性等核心性能上，全面優于國內同類產品，有效解決國產工具可靠性差、扭矩不足的短板。相較于國外高端定向設備，核心性能指標基本持平，但造價大幅降低，性價比優勢突出，更適配國內老油田復雜井況，具備大規模推廣應用條件。
可靠性強化試驗針對高含砂泥漿、溫壓循環、頻繁啟停等惡劣工況開展測試。針對初期過濾組件易堵塞問題，優化多級分層過濾結構后，設備抗堵塞性能顯著提升。經100次高溫高壓循環、500次頻繁啟停試驗，工具性能無衰減、運行響應靈敏，可長期適應井下復雜惡劣工況，整體可靠性與工況適配性良好。

為驗證自研井下工具的現場適配性與作業可靠性，選取勝利油田GDO4-16-19低效井開展現場試驗，施工井段1270–1460m，地層條件穩定、無腐蝕性介質，套管完好，具備典型老井側鉆施工條件。現場采用φ118鉆頭、φ95單彎螺桿搭配自研電液控制定向短節的標準化鉆具組合，完整開展套管開窗、定向鉆進、穩斜鉆進及完鉆測井全流程施工。作業期間，定向短節累計完成5次精準工具面調整，設備運行平穩無卡頓、無角度漂移，井眼軌跡完全符合設計參數，施工成功率100%，充分驗證了工具現場作業的穩定性與軌跡控制精度。
