縱觀近十幾年來油氣勘探趨勢，勘探對象日趨復雜，勘探難度逐漸增大，加強專業間協作，弱化流程分割，盡可能多地綜合使用各學科信息，斯倫貝謝一直提倡基于Petrel軟件平臺（圖1），打造從有機質生-排-運-聚研究，到地震解釋與反演、基礎地質分析與建模、油藏動態數值模擬、乃至鉆井工程與生產等，涵蓋整個油氣運移通道和油田生命周期研究的技術系列，為勘探帶來了革命性的變化。
圖1 基于Petrel平臺的覆蓋油氣通路全程研究需求的技術系列
放眼全局 綜合把握宏觀信息
勘探階段一般數據相對稀少，對區塊的認知度較低，除了常用的二維地震數據和探井信息，一些科研文獻、區域地質背景資料、地理文化信息等對于理解目標區地質背景，建立初步的地質認識無疑是有很大幫助的。Petrel具有含油氣系統分析功能（圖2），可以計算有機質總量、運聚路徑、有機質類型、成熟度等信息，幫助分析目標區有機質充注情況，彌補了傳統研究重構造而輕成藏的不足。Petrel可以插入文檔、網頁鏈接、文字注釋、圖片和語音等資料，方便用戶利用地質剖面或圖片等基礎調研資料。Petrel支持多家地圖服務，可實時調用地形、政區、街道等不同的地理文化信息，幫助研究人員查看項目位置，了解區塊的自然與文化條件、管網設備、基建資源等信息，從而預估作業難度、投資費用，結合工區的地震、地質、測井等學科數據，使用戶對工區整體信息有快速、全面的認識。Petrel大三維地震數據（>200G）和長二維地震線（>3000km）的二三維聯動顯示和分析解釋能力使勘探期的地震解釋得心應手。
圖2 綜合使用多方面信息了解探區情況
精雕局部，精細把握構造格架
精細斷層解釋：以螞蟻體等特色地震屬性為基礎的高精度斷層解釋。Petrel提供的以螞蟻體（圖3，4）等為代表的特色構造類地震屬性體大大提高了斷層成像精度。后續的螞蟻追蹤功能，可以自動化地從高精度構造屬性體中自動識別斷層系統。用戶可根據對區域構造情況的認識，有針對性地控制追蹤的方位與傾角。結合井中裂縫解釋資料，可進一步驗證地震屬性上的斷層響應，降低不確定性。
圖3 螞蟻體與振幅體融合，井震結合確認斷層發育規律
圖4螞蟻體與振幅體聯合研究斷層發育
精細層位解釋：構造恢復解釋與多種質控手段。提供了精細的層位解釋控制參數和多種質控方法。在層位的手工解釋、二維追蹤、三維追蹤解釋狀態下都可考慮相鄰地震道之間信號的相似性，考慮構造產狀因素對不同測線方向加以不同參數控制，考慮波形的相似性進行短時窗精細控制。解釋剖面上可以疊合多個地震屬性，并且可基于多個屬性體進行自動追蹤。在層位解釋中還可以考慮斷層發育，利用解釋好的斷層面約束層位解釋。
在解釋時既可進行全局自動追蹤（圖5），更可以通過子三維體、多邊形線、矩形邊框等方法選擇追蹤解釋的范圍，從而對不同部位應用不同參數。解釋人員可以選取任何感興趣的部位，追溯追蹤過程，形成地震任意線以便進行精細的解釋質控。可以基于層位解釋和斷層自動計算斷層多邊形線，用于后期構造成圖控制。
圖5 基于層位自動追蹤種子點擴張路徑形成的地震任意線
構造恢復解釋（圖6）可以根據斷層和層位解釋進行剖面平衡恢復。更好的掌握與研究區有關的地質力學沉積過程，在解釋好構造相對簡單的淺層后，進行構造恢復，下覆地層的連續性得到很好的改善，從而提高解釋質量和效率。
圖6 構造恢復前后對比
邊解釋邊建模：提高了建模效率，通過模型反驗解釋質量，提高了解釋與建模的效率與數據一致性。解釋人員可以一鍵式將斷層、層位轉化成構造模型里的斷層、層位模型，通過修改斷層和層位解釋使模型中的斷層和層位得到同步更新。這樣不僅提高了建模效率，而且避免建模過程中編輯斷面、層位的主觀性，更好地保證了模型與解釋的一致性。同時在模型中斷層、層位各構造要素不再是孤立的個體，而是有交切關系和嚴格地質沉積類型定義（整合面、不整合面、基底面等）的有機整體。模型質量的優劣可以反過來驗證和質控解釋方案的合理性，得到高級解釋質控（圖7）的目的。
圖7 振幅體、螞蟻體（體透視）、解釋成果、模型聯合分析校驗解釋方案
特色手段洞悉油藏真相
豐富而有特色的地震屬性：目前Petrel提供了7大類體屬性，涵蓋：構造、層序、信號處理、復地震道、振幅和分頻類、AVO、時深轉換，可滿足地震解釋人員研究需求。其中的螞蟻體為斯倫貝謝專利算法，經用戶驗證，可有效提高構造解釋精度。提供了50多種層面地震屬性（圖8），可進行振幅、頻率、波形、層段等目標視窗內地震屬性提取。
用戶可同時顯示分析體屬性與層面屬性，并可以將二者用于二維或三維地震相劃分。并且可以通過與井中數據的交匯分析，使有效的體屬性或?qū)用鎸傩詤⑴c后期相建模與物性建模的三維與平面概率或趨勢控制。
圖8 部分特色地震屬性展示
三維地震體透視與異常體雕刻：多屬性渲染，精細雕刻，密切聯系地質 。采用了GPU技術的三維體透視渲染與異常體雕刻技術大大提高了三維地震體透視的速度和顯示效果。三維體透視技術可以通過色標調節進行全三維的體透視渲染，過濾背景信號，突出目標部位反射特征。多屬性三原色融合分析（圖9）降低了單一屬性的多解性，進一步提高了屬性分析的精度和敏感性。
圖9 多屬性融合渲染顯示河道沉積細節
提供了矩形等時雕刻窗、沿井軌跡雕刻窗和沿目標層位的雕刻窗三種體透視分析模式。可以使用戶根據目標產狀特征和分布范圍，有針對性地選擇合適的雕刻時窗，快速聚焦研究部位。

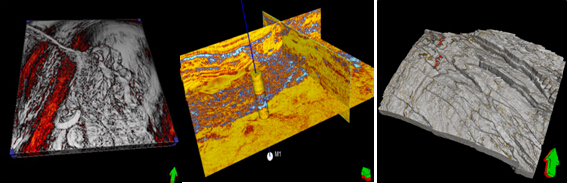

圖10 矩形雕刻窗、沿井軌跡雕刻窗、沿目標層雕刻窗
除了色標過濾之外，還提供了無效部位剪切過濾的方法。用戶可以圈選任意范圍將非目標部位進行剪切過濾（圖11），突出和保留真正有效的地質目標體部位。最終可從地震異常響應部位提取出地質體(geobody)。這些地質體可以進一步采樣進構造模型，直接成為地質模型中的相模型。或參與控制相建模與物性建模，使地震屬性與地質信息直接建立聯系。
圖11 河道的剪切雕刻，沿井?dāng)嗔训募羟械窨蹋崛〉暮拥莱练e體
地震解釋定量化：反演與定量解釋直接將地球物理信號轉化成儲層地質信息，處理與解釋一體化使處理更好地服務與解釋。對巖石物理參數定量解釋、通過疊前AVO分析和模擬，建立隨機反演模型，定量描述油藏的含油氣性，是油藏研究必不可少的一項重要內容。AVO和反演等疊前數據的應用能有效提高地震解釋的質量， Petrel的定量解釋功能允許用戶整合各種疊前、疊后數據，在道集上進行顯示和解釋，實時進行地震數據的交互處理和疊加分析，以獲得更加可靠的地震解釋結果。
基于測井?dāng)?shù)據和地震數據，Petrel反演與定量解釋功能包括子波提取、隨機建模、疊前反演、AVO分析、低頻模型創建等的完整流程多種技術，能夠更加精確地研究地震地質特征和儲層物性特征的內在關系。
儲層成像技術有助于對地下鹽丘等特殊構造的分析研究，地震處理和解釋方法的結合是提高成像質量的關鍵，整合了Omega地震處理軟件的Petrel為用戶提供一個支持地震數據迭代處理的一體化工作流程，彌補了地震體在處理和解釋過程中的分歧。

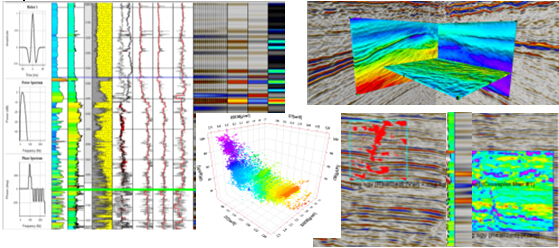

圖12 反演/定量解釋
地球物理研究與地質分析緊密銜接：井震聯合分析，地球物理研究成果直接參與地質建模，用地質建模的思路預測地震速度場。地質認識是指導項目研究的靈魂，井中數據是驗證地質認識的最可靠信息，地震數據是把握宏觀趨勢的有利支撐，將三者有機融合才更加利于油氣藏的深入研究(圖14)。
Petrel的各個窗口和模塊間都提供了將三種數據有機結合（圖13）的分析功能。使用戶既可以深入分析井筒局部信息，又可以結合地質背景，調用地震數據，指導全局認識。
圖13 連井剖面結合井、地震數據、構造解釋和地質模型開展綜合分析
圖14多手段洞悉油藏真相
Petrel帶來的勘探變革，突破了學科界限，基于同一平臺，更利于各學科研究人員圍繞同一地質認識，沿循同一數據流，展開學科間和不同研究階段的協作。基于同一平臺，更利于避免研究流程割裂而造成的重復工作或信息不一致，加強了數據整合與相互校驗，以達到前后一致，去偽存真的目的。基于同一平臺，更利于快速將新數據融入現有成果，豐富認識，更新方案，實現對油氣藏持續的滾動研究，不斷提高研究精度，逼近油藏真相。基于同一平臺，為研究人員提供了更加豐富的研究工具，可以根據不同油氣藏的特點，不拘一格，為需是用，充分發揮個人創造性，實現研究思路與流程的突破。
